一體化機房工程
數據微模塊一體化中心機房工程
機房是各類信息的中樞，機房工程必須保證網絡和計算機等高級設備能長期而可靠地運行的工作環境。電子化基礎設施的建設，很重要的一個環節就是部隊機房的建設。機房工程不僅集建筑、電氣、機電安裝、裝修裝飾、網絡構建等多個專業技術于一體，需要豐富的工程實施和管理經驗。機房設計與施工的優劣直接關系到機房?jī)?nèi)整個信息系否能穩定可靠地運行，是否能保證各類信息通訊暢通無阻。
對數據中心進行科學的規劃和設計，把主機房建設成為布局合理、功能齊備、設施先進、管理一流的機房。通過合理而科學的設計，確保機房的電源、溫度、濕度、潔凈度、照度、防靜電、防干擾、防震動、防雷電、環境監控設備監控和設備運行監控等能充分滿足數據中心設備的安全性，可靠的全天候運行目標，延長數據中心系統運行無故障的使用時間要求；為數據中心提供一個集科學的、先進的、合理的、高性價比的、完整全面、符合國家相關標準的總體設計方案。
具體分為以下幾個大項：
1. 1、建筑裝修
地面：防靜電地板。
墻面：防塵防潮，圖刷墻漆，或彩鋼板。
頂面：防塵防潮，涂刷墻漆，方鋼吊頂。
2. 2、供配電系統
范圍主要包括從大數據機房UPS輸入柜至末端IT設備、空調設備的整個數據中心供配電系統設備、材料的采購供應、安裝調試等；包括配電柜、UPS設備、蓄電池(滿載備用2H)、電池柜或架、電池柜或架底座、電池開關箱、電池連線、電池開關箱至UPS設備連線等的供貨、安裝、調試和試運行。大樓低壓室至機房配電柜的線纜由客戶提供。
3. 3、空調制冷系統
范圍包括：機房的空調系統，集中新風系統，氣體滅火災后排風系統，電池室排風，一般排風等的采購、安裝、調試等。
常規精密空調的制冷方式有風冷、水冷、冷凍水冷、乙二醇冷等四種，考慮到對環境的適應性和新建機房的實際情況，綜合考慮本方案中我們推薦采用風冷型精密空調機組，普遍適用于各類機房，建造成本低，后期維護簡單，安全可靠。
根據客戶業務量的需求及后期擴容的需求度，主設備區采用 配置，設有風冷直膨水平送風機房精密空調，采用N+1配置?？照{(diào)機組采用水平送風（配EC風機）。
部分空調機組配備加熱段及加濕段。
UPS房設置風冷直膨式上送風空調以滿足UPS房設備制冷需求。
4. 4、微模塊機柜系統
項目范圍：提供服務器設備機柜和網絡設備機柜及其附件的供貨、安裝及調試等

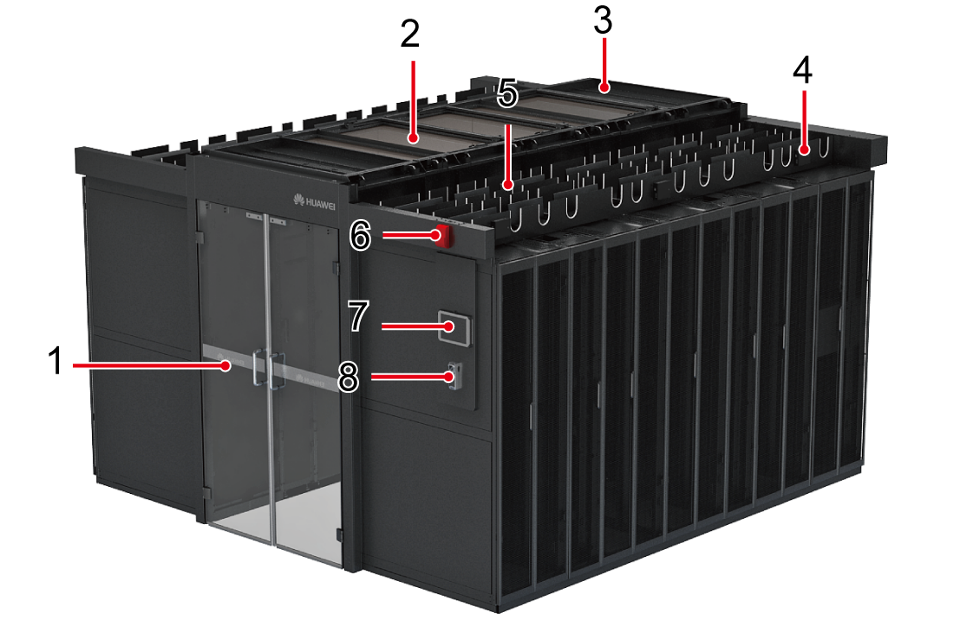

雙排密封通道分為密封冷通道和密封熱通道兩種場景，模塊包括IT柜、網絡柜、配電柜（一體化UPS柜/一體化配電柜）、空調、電池柜、天窗、門、走線槽等部件組成，以冷通道為例，密封通道組件如圖所示。
|
（1）端門 |
（2）平頂/翻轉天窗 |
（3）控制天窗 |
|
（4）智能ETH插座 |
（5）走線槽 |
（6）聲光告警器 |
|
（7）PAD |
（8）門禁機 |
|
5. 5、綜合布線系統

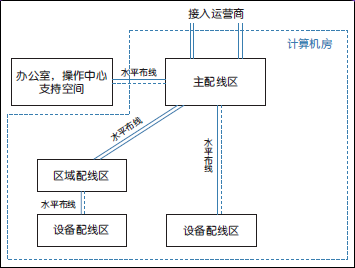

項目范圍：負責完成中心機房?jī)?nèi)IT機柜和綜合布線柜之間永久鏈路（銅纜或者光纜，配線架）的布設，安裝相關的橋架線槽。電信接入部分由運營商負責完成。
6. 6、智能管理系統
本項目智能管理系統包含安防系統（機房?jī)?nèi)視頻監控系統）、機房環境監控系統、消防報警系統。
1） 安防系統：管線槽一次性安裝完成，攝像機、等硬件設備本期全部完成。
2） 機房環境監控系統：內容包括綜合配電柜、UPS主機、UPS電池組、精密空調、漏水報警、溫濕度等監測內容。管線槽及其他相應設備一次性安裝完成。
3） 消防報警系統：全部一次建設完成。
管理系統由管理軟件和若干部件組成，共同實現數據中心各環節、基礎設施的數據采集與管理。通過柔性拓展的物理架構和模塊化設計的思路，NetEco既能對單個數據中心基礎設施進行管理，也能對多個分地域的數據中心基礎設施進行集中統一管理。

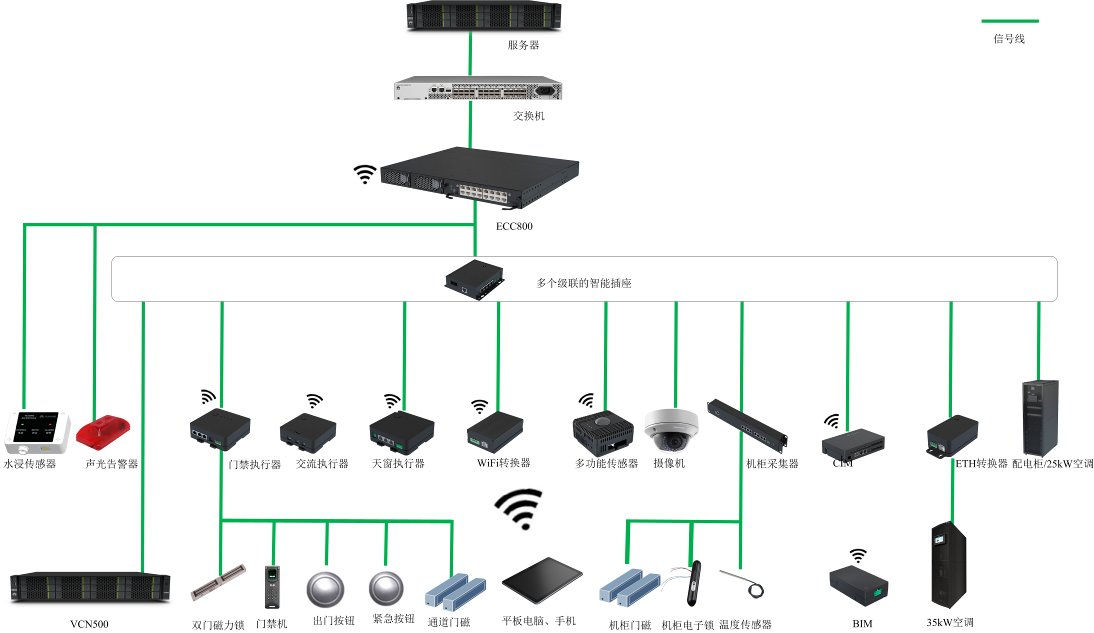

微模塊內部管理系統圖：
智能微模塊提供WiFi與RF_Z無線組網功能。支持手機移動APP接入無線接入場景，部分南向部件（天窗執行器、照明執行器、多功能傳感器、門禁執行器）同時支持RF_Z無線組網。
NetEco具有良好的可視化界面，根據實際需求可提供全面的管理功能。主要可以監控以下范圍的設備：
n 動力設備：精密空調、不間斷電源（UPS）、配電柜、自動切換開關（ATS）等。
n 環境設備：多功能傳感器（紅外傳感器、煙霧傳感器、溫濕度傳感器）、水浸傳感器等。
n 視頻設備：攝像機、VCN500（網絡硬盤錄像機）。
n 門禁設備：集成標準的門禁管理系統，實現對門狀態、刷卡、權限等關鍵信息的管理和監控。
n 標準的網管接口：NetEco可以向第三方網管系統提供SNMP（Simple Network Management Protocol）形式的接口，以滿足與第三方系統的信息交互。系統提供多協議擴展機制，滿足不同設備的接入。
7. 7、消防系統
消防系統范圍及內容包括：機房區域的潔凈氣體消防系統。該系統一次性全部建設完成。
模塊化數據機房的密閉通道內安裝有感煙探測器、感溫探測器，模塊入口上方面板安裝聲光報警器，一旦有告警信號產生，信號將上報至數據中心機房的消防系統，同時發出聲光告警。當天窗控制器接收到模塊內煙感或溫感探測信號時自動開啟天窗，利用機房消防系統實現探測及滅火，并將告警信號上傳至模塊監控系統。
模塊消防方案示意圖
8. 8、電源系統防雷
第一級電源防雷：在大樓的總進線配電柜或本樓層的總配電柜上并聯安裝一套一級電源防雷模塊，用于整體電源第一級的雷電初級保護。由大樓統一考慮。
第二級電源防雷：在大樓配電間的市電配電柜上安裝配置一套具有40KA的通流容量第二級電源防雷模塊，用于數據中心整體雷電防護。
第三級電源防雷：在數據中心的綜合配電柜上安裝配置一套具有20KA的通流容量第三級電源防雷模塊，用于主機房UPS配電電源的雷電防護。
9. 9、接地系統
接地系統是涉及多方面的綜合性信息處理工程，是數據中心建設中的一項重要內容，不僅影響到計算機設備本身的正常運行，而且還直接關系到計算機設備和工作人員的安全。接地系統是否良好是衡量一個機房建設質量的關鍵性問題之一。
機房?jī)?nèi)常見基地內容包括工作接地、保護接地、抗靜電接地、防雷接地、屏蔽接地。不同接地內容對接地電阻由不同接地要求。

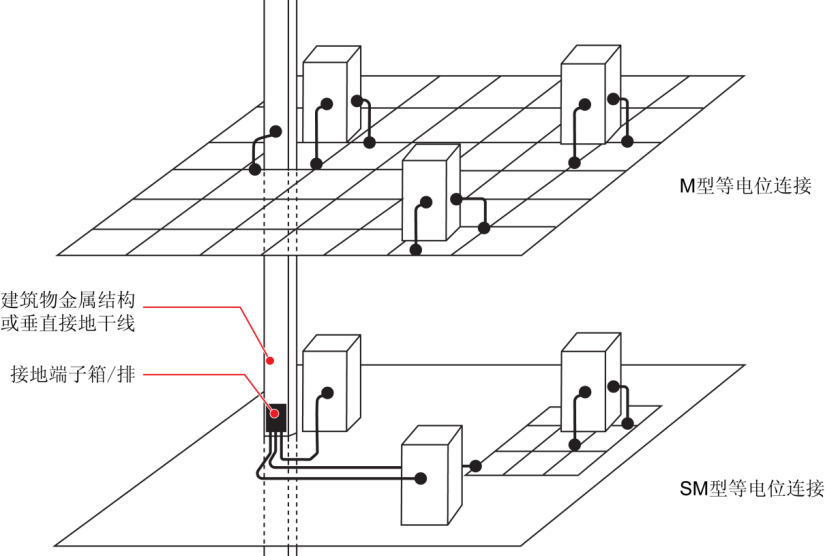

為便于接地系統的統一管理，數據中心接地系統普遍采用聯合接地方式，利用大樓承重柱內專用接地鋼筋引出聯合接地點，接地電阻小于1歐姆。同時，在鋪設架空地板的數據中心內抗靜電地板下方設置30mm×3mm的紫銅排，按照4000×4000間距呈網狀布置，且每隔2000mm用絕緣膠木板絕緣支撐，在沒有架空地板的數據中心，在機房?jī)?nèi)四周設置30mm×3mm的紫銅排或40mm×4mm的接地扁鋼，機房?jī)?nèi)機柜底座互相連接，并與機房四周的接地扁鋼或接地銅排可靠連接（連接2處以上），以此建立數據中心等電位接地網，與聯合接地點一點接地。所有功能接地均就近接入等電位接地網。
機房?jī)?nèi)每套重要設備的外殼采用4 mm2銅導線接入等電位接地網，所有設備機柜的外殼用BVR6mm2絕緣導線直接接入等電位接地網，數據中心的第二、第三級防雷直接采用BVR16MM2線接入配電柜內PE線等電位端子排，并在UPS輸出配電柜內統一重復接地后，采用BVR25mm2統一接入機房等點位網，弱電信號線路浪涌保護裝置采用BV2.5mm2線直接與設備機柜連接。
1 10、 新風系統
通過新風引進，各房間內應達到以下要求：
足量的新、排風，能夠達到：A 維持室內的正壓；B排出室內不斷產生的空氣污染物；C保證室內空氣潔凈，維持室內空氣的健康品質；D給工作人員營造一個健康舒適的工作環境；
新風凈化效率須達到標準機房的凈化要求；
新風量不宜過大，以減少引進的新風給室溫帶來的影響；
引進新風的同時排擠出室內的原有的污濁空氣；
對新風進行溫度預處理，使新風可達到機房要求；
處理風量：根據以上要求并結合《中華人民共和國電子計算機機房的設計規范》，為保證機房正壓及空氣新鮮的需要，新風引進量應至少為機房總體積的2-4倍；本次方案取3，即新風量：130.8×3=392.4m3/h ；
新風設備采用亞高效過濾器，并可選配電子凈化單元，通過電子凈化單元對新風進行高效凈化，滿足標準機房的凈化效率；
簡單好用
l 產品在規劃設計時嚴格遵循國內國際標準，與第三方產品完全兼容。
l 所有產品模塊化設計，工廠預制，現場安裝不易錯件，方便運輸，易部署(可1周完成)。
l 一體化方案(配電柜、UPS、空調、機柜、監控)兼容性佳，統一監控管理，主動預防，檢測報警，遠程控制，最大限度減少人員進入機房，界面簡潔，易學易懂易操作。
安全可靠
l 模塊化UPS支持在線維護，不斷電不停機，支持在線維護，使數據中心最小程度斷電。
l 配電柜、UPS、空調產品業界防雷最高(6KVA/5KA，遠超友商3KVA/2KA)，更符合湖南等多雷地區。
靈活擴展
l 模塊化數據中心采用模塊化設計，可靈活配置(按需部署)，滿足快速擴容(積木式堆疊)；
l 模塊化數據中心在電力供應、通信端口上預留合理的余量，可實現靈活擴容；
l UPS擴展靈活，支持在線維護和在線擴展；
l 空調擴展靈活，采用行級空調，則機柜一樣，可以隨需增加。
綠色節能
l UPS效率業界最高(96%)，更節能。
l 密閉熱通道，減少建筑熱負荷，降低空調制冷量，并采用雙變頻空調(較業界交流變頻節能20%)。
l 模塊化設計理念較傳統機房節能30%以上，100KW負載每年可節約用電27萬。
華信啟奧信息產業有限公司有著多年的機房建設經歷，在長期的工程建設中積累了大量的施工經驗和管理經驗。公司在長期的發展中已然成為行業領先的典范，在此期間并取了多項國家級資質，公司一直延續著7*24的服務模式，與客戶在合作中建立友誼，立足長期，服務客戶，并贏得客戶。
