綜合布線工程
綜合布線系統工程
一、綜合布線系統簡述
建筑物結構化綜合布線系統(SCS)又稱開放式布線系統，是一種在建筑物和建筑群中綜合數據傳輸?shù)木W(wǎng)絡系統。它是把建筑物內部的話音交換、智能數據處理設備及其它廣義的數據通信設施相互連接起來，并采用必要的設備同建筑物外部數據網絡或電話局線路相連接。結構化布線系統是根據各節點的地理分布情況、網絡配置情況和通信要求，安裝適當?shù)牟季€介質和連接設備，使整個網絡的連接、維護和管理變得簡單易行。
二、綜合布線系統的基本功能
PDS是針對計算機與通信的配線系統而設計的，這也就表明它可滿足各種不同的計算機與通信的要求。它包括： 模擬與數字的話音系統； 高速與低速的數據系統； 傳真機、圖形終端、繪圖儀等需要傳輸?shù)膱D象資料； 電視會議與安全監視系統的視頻信號； 傳輸28個VHF寬帶視頻信號； 建筑物的安全報警和空調控制系統的傳感器信號。 PDS可滿足建筑物內部及建筑物之間的所有計算機、通信以及建筑物自動化系統設備的配線需求。由于PDS是一套綜合式的系統，因此它可以使用相同的電纜與配線端子板，以及相同的插頭與模塊化插孔以供話音與數據的傳遞，可不必顧慮各種設備的兼容性問題。
PDS采用模塊化設計，因而最易于配線上擴充和重新組合。此系統采用了星形拓?fù)浣Y(jié)構，并同電信方面以及EIA/TIA-568所遵循的建筑物配線方式相同。 正由于它采用了星形拓?fù)浣Y(jié)構的模塊化設計，才使擴充系統工作變得十分方便。因?yàn)樵谛切谓Y(jié)構中，工作站是由中心節點向外增設，而每條線路都與其它線路無關。因此，在更改和重新市置設備時，只是影響到與此相關的那條路線，而對其它所有線路毫無影響。另外，這種結構會使系統中的故障分析工作變得非常容易。一旦系統發生故障，便可迅速地找到故障點，并加以排除。 布線系統是建筑物或建筑群內的傳輸網絡。從理論上講，大型通信系統可能需要用銅介質和光纖介質把全部上述子系統集成在一起。
根據EIA/TIA568標準，建筑物綜合布線系統分為六個子系統：
1工作區子系統
2水平布線子系統
3 干線子系統
4設備間子系統
5 管理子系統
6 建筑群子系統

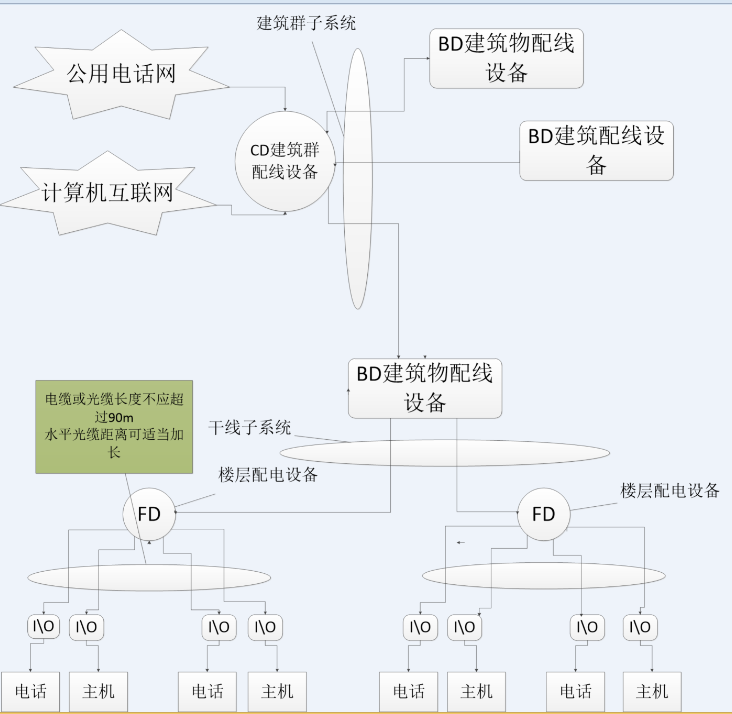

三、綜合布線系統的結構圖
四、綜合布線主要設備簡介
綜合布線所需要的材料包括鋼制模擬墻、橋架及配件、RJ45模塊、RJ45水晶頭、網絡和語音跳線、超五類模塊、面板、PVC管槽及配件、線槽及配件、扎帶、標簽、CAT 5E線纜、光纖、大對數電纜、網絡配線架、語音配線架、光纖終端盒、各類布線工具、電鉆等。
華信啟奧信息產業有限公司擁有專業的智能布線團隊，服務包括綜合布線系統工程方案設計、綜合布線報價、布線施工等綜合布線業務
